Мешает ли рельеф местности?


Многие читатели задают вопрос, будет ли работать та или иная антенна на расстоянии стольких-то километров от передатчика. Вопрос некорректный по следующим причинам:

  • У разных передатчиков сигналов цифрового телевидения DVB-T2 разная излучаемая мощность.
  • У разных передатчиков разная высота вышки, на которой находится антенна.
  • Рельеф местности в разных местах различен. Горки, холмы и даже лес мешают прохождению радиосигнала.
  • Высота подвеса приемной антенны у Вас также может быть различной.

Это далеко не полный список различных причин.

Предположить с определенной вероятностью, будет или нет работать та или иная антенна, можно, проанализировав данные рельефа местности. Для этого существуют специальные online-сервисы и программы. Исходными данными для расчета служат местоположения на карте (или координаты) вашей антенны и телевышки, а также их высоты.

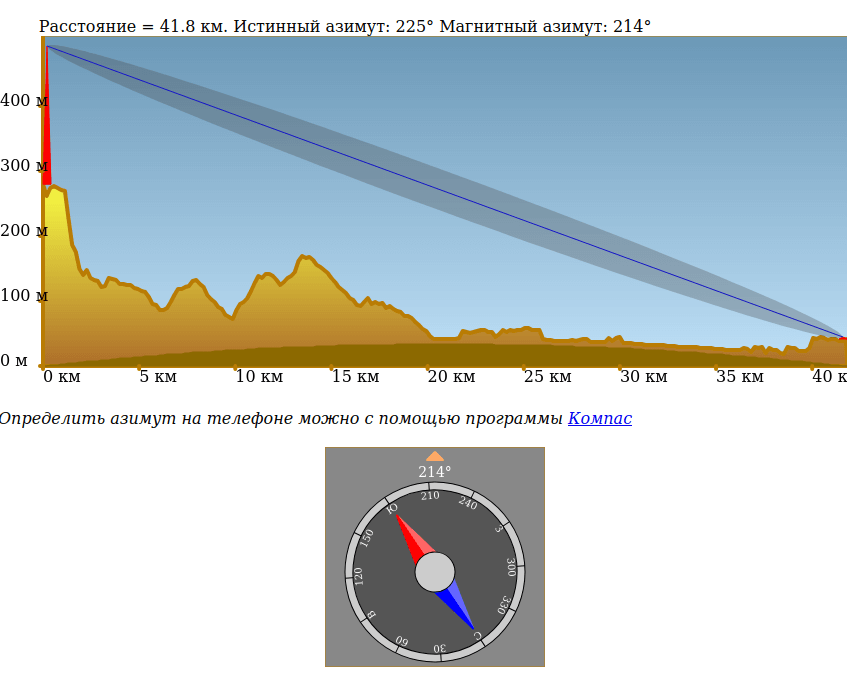

Linktest- online сервис, показывающий трассу прохождения радиосигнала на карте высот. В начале страницы находится простая и подробная инструкция по использованию сервиса. Исходные данные - координаты вышки и вашей приемной антенны, их высоты. Можно ставить точки с помощью Google Maps. После ввода исходных данных приходится ждать, пока построится график.

Похожий сервис есть на сайте 22dx.ru, а также у компании МИКРАН.

Сайт радиолюбителей Новосибирской области также предлагает сервис по расчету трассы прохождения радиосигнала с учетом рельефа местности. Исходные данные - координаты вышки и вашей приемной антенны, их высоты, коэффициенты усиления обоих антенн, частота передачи. Координаты можно вводить численно или сразу на интерактивной карте.

Radio Mobile - бесплатная английская программа, обладающая наибольшей точностью и массой возможностей: помимо рельефа учитывается климатический пояс, данные об отражении сигнала от растительного покрова и многое другое. Все эти данные автоматически подгружаются с картографических сайтов.

После установки необходимо выбрать пункт Options -> Language -> Russian. Дальше создается сеть. В ней проставляется минимальная и максимальная частота (для ДМВ-диапазона это 474 и 858 Мгц), режим "вещание", тип климата. Во вкладке "Топология" я ставлю "в зоне прямой видимости" и "Цифровая сеть, звездная топология". Во вкладке "Станции" - Передатчик устанавливаю "Мастер", указываю высоту вышки, система UHF. Для приемной антенны - "Слейв" и высота. Во вкладке "Системы" - проставляю мощность передатчика, чувствительность приемника ставлю минус 77 dBm, и коэффициент усиления антенны. Далее - пиктограмма "Свойства станций" - проставляются координаты двух станций - передатчика цифрового ТВ и нашей приемной антенны. Пиктограмма "Свойства карты" - указываются координаты центра (или город из списка) и высота карты. Нажимается кнопка "Извлечь". И наконец пиктограмма "Радиоканал" показывает нам долгожданный результат.

Руководство пользователя на программу Radio Mobile на русском языке можно скачать здесь.

Для информации таблица соответствия уровня сигнала в процентах и мощности на входе телевизора / приставки:

Уровень сигнала Мощность сигнала
100% -47 dBm
90% -62 dBm
50% -72 dBm
10% -82 dBm


Понравилась статья - поделитесь с друзьями:


Комментарии:

юрий 01.01.2018 14:08

живу в Щучинске -казахстан ,до российского ретранслятора 200км .какие шансы поймать его?

admin 02.01.2018 13:44

Юрий, ближайшая российская вышка к Вам находится в селе Вольное. Посмотрите:

Расстояние 170 км. Рельеф такой, что сигнал полностью экранируется земной поверхностью. Шансы нулевые.

Михаил 08.01.2018 09:24

Пробил информационную блокаду своего загородного дома. Собрал антенну Туркина. Не заработала (оказалось был обрыв коаксиального кабеля). Не зная об этом, собрал тройной квадрат. И поймал 3 мультиплекса (30 каналов телевидения). И на тройной квадрат и на антенну Туркина. До Останкинской башни в Москве 29,5 км (пос. Абабурово, ранее Ленинский район Московской области). Высота поднятия антенн 3-4 метра. Без усилителя. Прямой видимости на башню нет. Загораживает лесной массив.Направил антенны поверх деревьев.

Admin 08.01.2018 10:20

Отлично, Михаил! Вот как выглядит LinkTest для Вас:

Александр 09.02.2018 16:14

Для начала огромное спасибо за этот сайт.По вашим расчетам для Санкт-Петербурга (35/45 каналы) сделал Z-антенну на 40 канал и двойную Z-антенну на 35 и 45. Обе принимают отлично, причем направление роли вообще не играет стабильно 90% как ни крути. Не получается разобраться с прохождением сигнала до Мшинского массива. Хотелось принять второй питерский мультиплекс 45 канала. Нужна помощь. Антенна на 6-ти, 7-ми метрах координаты примерно 59.036962, 29.991262.

Александр 09.02.2018 16:15

В принципе практически на одной прямой стоят вышки: Санкт-Петербург (35/45 каналы) 5000 Вт/ 301,5 м / 59.976623, 30.320860 Гатчина (35/45 каналы) 400 Вт/ 70 м / 59.581967, 30.152405 Кузнецово (39/-- каналы) 50 Вт/ 70 м / 59.251647, 29.933365 Антенны на 40 канал: Тройной квадрат с экраном и без, 4-ой квадрат, Туркина - на 35/45 сигнала нету. 39 канал - 60%. Собрал 3-й квадрат на 45 канал, еще не пробовал. Приготовил SWA-6000 и SWA-9000.

Александр 09.02.2018 16:17

Озадачился прохождением сигнала и завис - Linktest вышка в Питере 301,5 метра, а на сайте только до 100 метров. С остальными вообще не получилось разобраться. Вопрос: есть ли шансы продолжать экспериментировать, или сигнал на 45 канале в принципе не поймать? Заранее спасибо за ответ, можно и на Aileonov@mail.ru

Admin 09.02.2018 16:45

Александр, оказывается LinkTest поменял дизайн и теперь действительно нельзя ввести высоту больше 100м. По второй ссылке вот, что получается: Санкт-петербурга:

Здесь горки мешают и кривизна земной поверхности сказывается.
Гатчина:

Этот вариант предпочтительнее. Тут мы укладываемся в зону Френеля (штриховая линия). Я думаю, здесь тройной квадрат поможет. И расстояние приемлемое.

Александр 09.02.2018 17:45

Спасибо. Если я правильно понял, то с тройным квадратом на 45 канал можно попробовать поймать Гатчинскую вышку. SWA-6000 и SWA-9000 приготовлены. После экспериментов отпишусь. Еще раз спасибо.

Дима 11.02.2018 17:13

Прошу прощенья, если я правильно понял, то антенна должна находиться справа выше цветной кривой на графике? Прямая видимость выше "кривой" это идеальные условия. "Прямая" ниже "кривой", но вся "кривая" ниже штриховой линии - помехи есть, но и шансы на прием сигнала имеются? Если "кривая" выше штриховой линии - шансов на прием нету и искать другую передающую вышку.

Дима 11.02.2018 17:17

И еще к предыдущим вопросам. Как сказывается мощность передатчика и дистанция до него с "кривой" и шириховой на графике.

Admin 11.02.2018 17:37

Дима, Вы все правильно поняли. "Цветная кривая" - это линия рельефа. Синий сектор под ним - земная поверхность с уровнем высоты 0 м над уровнем моря. Мощность здесь не учитывается. Проверяется только возможность прямой видимости.

Василий 16.02.2018 19:06

Алтайский край, Алейск, центр, ближайший 2-й мультиплекс в Барнауле - 110км, мощности не знаю, 770мгц, 150м+высота вышки, почти на прямой видимости мешает вышка в топчихе, есть смысл собирать антенну туркина?

Admin 16.02.2018 23:55

Василий, шансов очень мало. Но все же они есть.

Василий 17.02.2018 18:02

Фильтр LTE уже заказал, теперь вопрос в другом: нужна схема на антенный усилитель узкого диапазона около 770мгц, или можно использовать широкий 479-870мгц?

Admin 17.02.2018 18:09

Василий, подойдет и широкополсоный усилитель. Конечно лучше будет применить узкополосный, но схемы такого у меня нет. Можно вместо LTE поставить канальный фильтр перед усилителем. Тогда получится усиление нужного Вам диапазона.

Василий 17.02.2018 18:29

Ок, спасибо будем пробовать

Вячеслав 20.02.2018 09:36

Здравствуйте, вы можете просчитать вероятность нормального приема сигнала DVB-T2 от вышки РТРС в Ступино (Московская область), координаты вышки 54.914767, 38.053849. Антенна планируется примерно в координатах (55.001920, 37.833564). Достаточно ли высоты антенного столба 10м от земли? Спасибо!

Admin 20.02.2018 09:59

Вячеслав, высота передающей вышки 84м. (Найдено в интернете.) Ваша антенна находится в низине. Поэтому прямой видимости нет. Но в зону Френеля (пунктир) Вы попадаете. Поэтому, несмотря на небольшое расстояние, нужна хорошая антенна - я думаю, тройного квадрата должно хватить.

Fire 16.04.2018 09:32

Помогите рассчитать и посоветовать вариант антенны! Курская область октябрьский район село Старково- Курская телевышка!

Admin 16.04.2018 09:52

Fire, расстояние между объектами небольшое - чуть больше 18 км. Высота вышки в курске (из интернета) - 180 м. Рельеф чуть-чуть мешает около д. Старково (на графике высот справа).

Разброс по каналам очень большой - 24-й и 53-й каналы. Поэтому нужна широкополосная антенна. Попробуйте рассчитать z-антенну с экраном на частоту 700 МГц. Возможно антенну придется поднять повыше.

Life 29.05.2018 15:16

Спасибо вся инфа интересна и реально помогла при расчете и выборе антенны. ps сделал работает.

Михаил 10.06.2018 09:20

А как определить требуемый коэффициент усиления антенны для приёма сигнала в с. Шебалино от телевышки в Бийске?

Admin 10.06.2018 10:57

Михаил,про коэффициент усиления не скажу, но рельеф просчитать и антенну посоветовать смогу чуть позже. Вот, что пока удалось "нагуглить": Высота вышки в Бийске - 187 м, каналы:22(1-мульт.) и 33(2-мульт.), откуда макс. частота 570 МГц. Примерные координаты вышки по Google maps 52.548 85.203. Середина Шебалино (если имеется ввиду Бийский район, т. к. их несколько)- 52.712, 85.791.

Admin 10.06.2018 12:45



Михаил, насколько я вижу, горки мешают не сильно, расстояние 44км. Я думаю, тройной квадрат, рассчитанный на 29 канал, здесь должен помочь.

Наиль 20.06.2018 16:33

Татарстан ,дача находится в Новом шаголеево с/о Рассвет от Казани 25 км , поможет ли z-антена

Admin 20.06.2018 16:55

Наиль, при высоте вышки в Казани 182м все вполне нормально. Z-антены должно хватить. Профиль трассы для ваших данных выглядит так.

Юрий 11.07.2018 21:29

Дача находится в д.Синьялы Цивильского района Республика Чувашия. Возможно ли поймать сигнал второго пакета из Чебоксар или из д.Кочино Марпосадского раона Республики Чувашия? И какую антену посоветуете? Пока ловлю первый пакет на четырехэлементную рамочную антену. Заранее спасибо за ответ.

Admin 11.07.2018 21:52

Если я правильно понял от Синьалы до Чебоксар всего 7,5 км, при высоте телевышки 196 метров - прямая видимость, рельеф не мешает. Можно ловить даже на Z-антенну.

Юрий 12.07.2018 00:30

ИЗвиняюсь, Синьялы Цивильского района. Спасибо!

Admin 13.07.2018 07:50

Из Чебоксар мешают горки.

Тяжело, но мне кажется, можно поймать на тройной - четверной квадрат или Туркина.

В Кочино ситуация хуже и вышка, скорее всего, намного ниже.

Дмитрий 31.07.2018 20:04

1Здравствуйте. Являюсь обладателем спутниковой тарелки Телекарта. В сильный дождь картинка начинает прерываться либо полностью, либо идти пикселями. Хотел бы узнать, если купить антенну DVB-T2, в сильный дождь с грозой будет ли также прерываться картинка, есть ли смысл мне менять свою тарелку на нее? Вышку приема DVB-T2 (первый мультиплекс)установили у нас в соседнем поселке в 5 км от моего дачного дома.

Admin 31.07.2018 20:07

Дмитрий, гроза будет мешать, а сильный дождь практически нет. Сигнал ДМВ-диапазона гораздо лучше проходит через дождь, чем сигнал спутникового диапазона.

Дмитрий 26.09.2018 07:26

Здравствуйте, вы можете просчитать вероятность нормального приема сигнала DVB-T2 от вышки РТРС в Барнауле, координаты вышки 53.302751, 83.769276. Антенна планируется примерно в координатах (53.799228, 82.326897). Достаточно ли высоты антенного столба 10м от земли? Спасибо!

Admin 26.09.2018 09:18

Дмитрий, профиль трассы будет выглядеть так. Шансов очень мало. Далеко (110км). Мешает кривизна земной поверхности. Если надеяться на чудо - можно попробовать Туркина с усилителем. От Искитима и Новосибирска еще хуже. Попробуйте сами, зайдя сюда и нажав на нужный город.

Василий 30.09.2018 17:24

Добрый день! Нахожусь недалеко от вышки РТРС Бутово (55.539719, 37.557993), а именно здесь: 55.546147, 37.372852 - как понимаю мешает ландшафт. ТВ в доме беру со спутника, а в беседке хотел повесить ТВ со встроенным DVB-T2 тюнером. Пробовал ради интереса простейшую антенну из коаксиального кабеля, очищенного от экрана на 14 см, результат нулевой. Подскажите, пожалуйста, что может быть эффективно? Поднимать высоко антенну не хочу - не слишком целесообразно для дачной беседки. Спасибо.

Admin 30.09.2018 20:27

Василий, профиль трассы от Бутово будет выглядеть так, от Останкино будет выглядеть так. Рельеф мешает, но прием вполне реален. Расстояние не большое. Попробуйте антенну "тройной квадрат" с этого сайта. Попробуйте поэкспериментировать сами, зайдя сюда и нажав на нужный город.

Александр 02.10.2018 14:21

Вопрос, аналогичный Вячеславу. Прошу посмотреть возможность приема DVB-T2 на фазенде на 87 км трассы "Лотта" в Мурманской обл. (это в сторону Финляндии, на карте 2-я губа от пос. Верхнетуломский, в котором стоит вышка, это по прямой около 20 км, но есть сопки и лес). Антенна REMO BAS X 1142 SHORT.

Admin 02.10.2018 14:33

Александр, найдите свою фазенду на гугл-карте, щелкните правой кнопкой мышки и выберите пункт меню "что здесь находится" - скопируйте и пришлите координаты. Так проще будет.

Александр 02.10.2018 14:55

Фазенда - 68.694576, 31.361133, вышка - 68.614684, 31.785920

Александр 02.10.2018 15:17

Это понятно, но будет ли прием сигнала (я дилетант)? Там все-таки сопки и лес...

Admin 02.10.2018 15:41

Александр, профиль трассы будет выглядеть так. По идее сопки на 17-м километре от вышки перекрывают все. Вероятность поймать что-то мала. Но чудеса иногда случаются. Если есть желание экспериментировать, рассчитайте "тройной квадрат" на 23-й канал.

Александр 02.10.2018 16:16

Я как дилетант не знаю - к месту это или нет, но на фазенде у меня есть советский р/приемник ВЭФ, который ловит 1 канал ТВ и Радио России. Это что-нибудь говорит о возможности приема сигнала?...

Admin 02.10.2018 16:22

Александр, к сожалению нет. Радиоволны на разных частотах распространяются по-разному. Например, в диапазоне коротких волн они могут многократно отражаться от земли и верхних слоев атмосферы, преодолевая тысячи километров. А в дециметровом диапазоне, в котором вещает цифровое телевидение - только по прямой в пределах видимости.

Максим 02.10.2018 23:51

Подскажите, смогу ли я из деревни Захонье Волосовского района(59.419333, 29.501314), поймать Гатчинскую вышку цифрового телевидения DVB-T2?

Admin 03.10.2018 08:58

Максим, профиль трассы будет выглядеть так. Тоже самое Вы можете посмотреть самостоятельно, зайдя на страничку "Высоты телевышек" и выбрав населенный пункт "Гатчина". Горки мешают, шансов мало. От Санкт-Петербурга дальше, может быть чуть лучше за счет высоты телевышки. В любом случае, надо пробовать. Бывает, прием есть вопреки всем законам физики.

Николай 10.10.2018 09:31

Помогите расчитать. Смогу ли я поймать второй мультиплекс с села покровка локтевского района алтайского края с ретранслятора который находится в городе Рубцовск Алтайского края

Admin 10.10.2018 09:46

Николай, пожалуйста, зайдите сюда, выберите из списка городов Рубцовск, нажмите на него. Найдите на карте Ваш населенный пункт и в нем Ваш дом, нажмите "построить". Если овал, связывающий телевышку с антенной, не перекрывается полностью рельефом - шансы есть.

ММ 10.11.2018 18:53

Ловлю DVBT-2 в Москве у МКАД (55.584537, 37.691363) с Останкино (55.819847, 37.611711). Мешает дом напротив. Сигнал входит в колодец двора между домами. R = 26,7 км, H = 12м. Пробую на кусок проволоки (Al)- ~2 длины оср. волны, без штекера Поймал с ур 52% и кач 35%. Картинка квадратиками, или вообще висит. Приёмник Tesler DSR-320. Вопросы: насколько отличается усиление Z-антенны от моего штыря? Какой к-т усиления нужен в моих условиях? Вообще, должен ресивер показывать при 52%/32% - может он глючит?

Admin 10.11.2018 19:41

ММ, точный коэффициент усиления антенны, необходимый для приема в Ваших условиях определить нереально. Коэффициент усиления штыревой антенны равен единице, z-антенны 5 - 6дб. Я думаю, ее должно хватить. 52%/32% - маловато.

Фёдор 12.12.2018 20:53

Добрый день, на какую вышку посоветуете настроить антенну в поселке Сергиево Медвежьегорского района республики Карелия для приёма DVB-T2 ТВ? Вышек несколько (ближайшие - Немино 35км, Валдай 65км, Медвежьегорск/Пиндуши 80км), но везде нет прямой видимости ввиду гористого рельефа и высокого соснового леса (деревья высотой 15-20 метров). Какая минимальная высота антенной мачты требуется? Какую антенну Вы порекомендовали бы в моём случае? Спасибо.

Admin 12.12.2018 21:45

Федор, тут трудно сказать, надо пробовать. В Медгоре передатчик мощнее (2 кВт) и вещает два мультиплекса на соседних каналах. Этот вариант интереснее. Пробуйте 4-х элементную рамочную или Туркина на 31 канал посчитать.

Фёдор 13.12.2018 13:35

Admin, спасибо огромное. Еще пару вопросов: 1. Как быть с высотой мачты антенны? Стоит ли гнаться за высотой? Дом на лесной поляне, лес 15 метров высотой в 10 метрах от дома по направлению телевышки в Пиндушах. Поднять антенну над высотой леса затруднительно (надо искать сборную мачту >15м с растяжками). 2. Из Вашего опыта - что лучше 4-х рамочная или Туркина для моих условий? Может попробовать фазированную решетку из 2-4 4-рамочных сделать? Без усилителя как я понял не обойтись в любом случае? Спасибо.

Admin 13.12.2018 13:41

Федор, начните с 4-х элементной рамочной, она проще в изготовлении. Сделайте на скорую руку, чтобы не жалко переделывать было. Пробуйте без усилителя, вдруг повезет... Разные чудеса с сигналом бывают. Про высоту - надо плавно задирать на шесте по полметра поднимая вверх. Посмотрите комментарии на антенну Туркина от 28.01.2017 01:15 и следующий. Там у коллеги место нашлось, от которого в любую сторону - тишина. На приставке поставьте ручной поиск, частота 546 МГц и пробуйте менять положение и смотреть за уровнем сигнала.

Эш 17.02.2019 23:23

Здравствуйте, вышка маленькая в с.Ловозеро Мурманской области...Стоит ли пробовать Туркина с экраном и усилителем из с.Краснощелье,110 км? Возможно ли чудо?

Admin 18.02.2019 07:53

Эш, у маленьких вышек мощность передатчика 200 - 500 Вт, у больших - 2 - 5 киловатт. Поэтому на чудо надеяться здесь не приходится.

Алексей К 21.02.2019 11:32

Добрый день. Начал делать решетку из квадратов и засомневался правильно ли действую. 40 км до вышки в Питере, по трассе все очень красиво но... Пропал мультиплекс на 45 ТВК. На 35 ТВК пока работает устойчиво. Старая лого с Ку 8 ловила на высоте около 11 метров. Грешу на подросший лес. В 20 метрах от дома как раз по трассе он явно выше антенны метров на 5 уже. Что посоветуете кроме соревнования с лесом по высоте? Сигнал 45 ТВК и рядом явно скачет судя по картинке на ближайшем аналоговом канале.

Admin 21.02.2019 12:11

Алексей, я бы начал с тройного квадрата на 40-й канал. Возможно, что прострелит. Пробовать надо. Можно еще попробовать решетку из двух z-антенн.

Алексей К 21.02.2019 12:35

Уже сделал квадрат из 4-х рамок конкретно на 45 ТВК, попробовал... скачет картинка от приемлемого цветного (смотрю по аналоговому соседний 46 ТВК)до черно-белой ряби. Антенна стоит жестко. Такое ощущение как деревья колышутся или ветер дует так и скачет. Поднимать Ку решеткой из 2-х или 4-х в такой ситуации как себя покажет? А почему из Z антенн решетку рекомендуете? Чтобы и 35-й захватить? Или они в случае деревьев лучше?

Admin 21.02.2019 13:41

Алексей, по решеткам практического опыта у меня нет. Не было такого плохого приема еще в моих краях. По решетке из Z-антенн предложил, т. к. у нее полоса шире и захватится 35-й канал. Можно усилитель попробовать.

Алексей К 21.02.2019 13:41

Спасибо. Но захватить 35-й задача десятая сейчас. Смогу решить проблему с более высокой частотой, решу потом и с низкой. Усилитель конечно есть но кручу антенны при настройке без него с коротким хорошим кабелем и телевизором в руках:) Я не профи по эфиру, поэтому не могу понять в какую сторону думать в случае с лесом. То ли Ку поднимать, то ли направленность сужать, то ли частоты уже делать... Лес не холм, он шевелится и сигнал полезный скачет а не просто слабый.

Admin 21.02.2019 14:58

Алексей, Вы пишете о взаимосвязанных вещах. Чем уже полоса пропускания и уже диаграмма направленности антенны, тем, как правило, выше ее усиление.

Алексей К 21.02.2019 15:13

Говорю же не профи :) Но полосу можно еще фильтрами резать как понимаю. Например LTE я фильтром отрезал когда грешил на вышку сотовой, выросшую рядом. Не помогло, теперь грешу на лес. Получается как ни крути мой путь в сторону решетки из 4-х по 3 или 4 квадрата? Максимальное Ку и направленность? Или есть к чему еще стремиться посильнее? Ну кроме решетки побольше :) Не хочется отказываться от эфирного ТВ... Если при высоком Ку сигнал зашкалит в момент "просветления" это не страшно? Тюнер не захлебнется?

Admin 21.02.2019 15:35

Алексей, тюнер может захлебнуться большим сигналом. Можно посмотреть еще в сторону одиночной антенны Туркина. 6 колец - узкая полоса, большое Kу. Если время и ресурсы позволяют, я бы шел по такому пути: Туркина --> сдвоенная z-антенна с экраном --> сдвоенная z-антенна с объемным экраном --> решетка из 2-х рамочных антенн. Будет очень хорошо, если Вы еще при этом отпишитесь по результатам.

Алексей К 21.02.2019 15:58

Спасибо. Будем пробовать... Не быстро все это, но деваться не куда. Соревноваться с лесом в высоте не хочу, это крайний вариант, т.к. он продолжит расти и надо либо сразу намного подняться либо проблема вернется через некоторое время. Если будут результаты конечно поделюсь.

Фёдор 25.02.2019 02:20

Отчитывыаюсь за установку 4-рамочной антенны в пос.Сергиево Медвежьегорского района респ. Карелия (см. мои посты ноябрь-декабрь 2018 выше). Фото выслал. 4 рамки без усилителя, кабель SAT702PE 18 метров. Сигнал 20-25% оба мультиплекса в ясную морозную погоду, 15-20% при облачности и полностью отсутствует во время снегопада. Антенна временно установлена на 9-метровом сосновом хлысте (планирую позже поставить 12-метровый хлыст). Настроена на вышку в Пиндушах (расстояние 72км на запад) вещают 30+31 мультиплексы.

Иван 10.03.2019 17:30

Уважаемый Admin! Посмотрел/построил трассы в отношении следующих координат: 55.432711, 36.888494. Ближайшая и наиболее мощная вышка - Пожитково. Однако, судя по трассе, это не спасает. Прошу Вашего совета - забить на постройку своей/покупку фабричной антенн или все же стоит побороться? Заранее благодарю за совет!

Admin 10.03.2019 17:42

Иван, не вижу серьезных препятствий. Расстояние 4 км - игрушечное. Да, перед деревней есть незначительная горка, возможно она заслоняет 70% сигнала. Я думаю, "тройной квадрат" справится с задачей. Возможно, здесь и z-антенны хватит. Гарантий не дам, но экспериментировать стоит определенно.

Иван 10.03.2019 18:05

Спасибо, буду пробовать!

Алексей К 13.03.2019 13:59

Добрый день. Отчитываюсь что сделано. Пробный 4-х элементный квадрат показал очень не устойчивый но все же прием 45-го ТВК. Собрал решетку из 4-х таких квадратов. Прием вполне приемлем. Без запаса но сыпется картинка редко. На удивление не обнаружил слишком узкой направленности, около 15-20 градусов мало что заметно. Также квадраты считал на 45 ТВК и прекрасно ловят 35-й тоже. Но с ним проблем не было. Думаю там сигнал изначально с запасом. Моя версия: сказывается разность частот (передатчик у них один).

Алексей К 13.03.2019 14:46

Немного расшифровки в цифрах: очень не уверенно это по шкале уровень скачки от 0 до 40-50 "попугаев". Постоянные всплески по шкале BER (Bit Error Ratio) ошибки по простому. Приемлемо это уровень скачет от 35-40 до 70-80, BER в основном 0. Теперь хочется поднять на 60-100 и забыть об этом :) Будет время продолжу эксперименты. Квадраты паял из тормозной трубки D=4 мм, ибо дешевле вышла чем ПВ или другой массив меди. Кстати, пайка велась припоем L-CuP6 (93,8% медь, 6,2% фосфор) надеюсь это не есть плохо?

Admin 13.03.2019 16:14

Алексей К, про припой ничего сказать не могу. Такого пока не использовал. Главное, чтобы места паек не окислялись.

Алексей К 13.03.2019 16:25

При пайке твердым припоем получается монолит, окисление возможно только снаружи как и по всей поверхности меди, от этого ни куда не денешься. Технология из сферы водопровода, просто доводилось заниматься. Главный плюс - быстро, но нужна пропан/кислород горелка :)

Борис 02.05.2019 21:40

Добрый день. Деревня Трехденево Клинского р-на. Расстояние до вышек в Конаково и Клину соответственно 22.9 и 22.5 км. Что посоветуете На простую логопериодическую антенну с высоты установки 6 метров - ничего не ловит.

Admin 03.05.2019 09:37

Борис, я бы попробовал собрать тройной квадрат на 58-й канал и направить его на г. Клин. Там вещание ведется практически на соседних каналах - 59 и 56.

Антон 05.05.2019 22:56

Здравствуйте. Подскажите какую антенну надо, чтобы поймать мультиплексы в данных координатах 55°4537.7N 41°5302.5E. Ловит по-разному то один мультиплекс, то второй. 1 мая приехал туда поставил приставку поймал аж 40 каналов,от 2-х разных вышек. Потом байда какая-то. Уровень 22, качество 77-80. Приставка Lumax 3215.

Admin 05.05.2019 23:24

Антон, как раз вчера читал на одном из ремонтных форумов про приставки на процессорах MStar 7T01 (Ваша как раз с ним). У них проблемы с приемом, когда две вышки вещают на одинаковых частотах. То он есть, то его нет. Бороться надо экранированием сигнала от соседней вышки. Попробуйте z-антенну с экраном.

Александр 22.05.2019 14:29

Здравствуйте. Не подскажите на какую вышку предпочтительнее крутить антенну, мои координаты 54,5700096, 38,6289838. В округе 3 вышки Зарайск, Дьяконово, Мочилы, расстояние примерно одинаковое но беспокоит рельеф. И единственное что я знаю в Зарайске высота башни 210м, мощьность 1кВт. Спасибо.

Admin 22.05.2019 14:45

Александр, по данным с dvbpro.ru мощность передатчика в Зарайске 5 квт. Кроме того - высокая вышка и вещание на соседних каналах (можно применить узкополосную антенну). Правда с рельефом по прямой - не очень. Я бы все-таки пробовал брать из Зарайска. Остальные вышки ниже и меньшей мощности передатчики. В любом случае истину покажет только эксперимент.

Александр 22.05.2019 14:53

Спасибо,буду пробовать.

Александр Т 23.05.2019 11:31

Здравствуйте! Передающий радиотелевизионный центр Полтавка в Омской области с координатами Ш: 54°222.16С Д: 71°4548.28В, находится в 40 км от моей деревни с координатами Ш: 54° 026.05С Д: 71°4614.99В. Подскажите, есть ли шанс подключить пакет цифровых каналов, если да, то какую антенну для этого лучше выбрать и на какой высоте смонтировать?

Admin 23.05.2019 13:16

Александр Т, шанс небольшой. К сожалению, в интернете не нашел упоминаний о высоте вышки и мощности передатчика. Скорее всего они невелики. Я бы попробовал вот такую антенну на 40-й канал. Сильно поднимать не надо. Попробуйте сначала за окном. Старайтесь производить поиск каналов вручную, вводя значение частоты.

potavl55yandexru 10.06.2019 11:17

Здравствуйте, подскажите вышка г. Екаткринбург, дача в п.Палкинский торфяник (15 км от города), не видим ни аналог дедиметрового спектра ни MUX1 и MUX2. Телевизор телефункен — в городе работает просто на рога. Местность низина , у всех соседей Триколор, но комплект покупать дороговато, бываем только летом, спасибо

Admin 10.06.2019 20:22

potapvl55, по рельефу очень мешает горка рядом с Вашей дачей. Возможно, ничего и не получится. Если есть желание экспериментировать, соберите сдвоенную z-антенну. Построить трассу для понимания можно здесь.

у 18.07.2019 23:01

Кстати, воспользоваться приведёнными сайтами я не могу: то заскриптованы в ноль, то просто не работают. В общем, вышка в Струбках, а приёмних в Махирово/Нефтяник—3, высота 4,5 м. Каково мне?

Admin 19.07.2019 07:53

У, спасибо. Точку Вашу добавил. Сервис 22dx стал плохо работать из-за того, что использование Гугл карт на сайте с марта месяца стало платным, а настройки никто не поменял. Относительно трассы - небольшие горки, примерно 7 км. На простую антенну, по идее, должен быть прием.

Fox01 22.07.2019 16:20

Добрый день. Не могу настроить телевизор СНТ Мостовик Серпуховской район. Вроде и до вышки всего 12км, правда лес. Помогите пожалуйста разобраться

Admin 22.07.2019 16:38

Fox01, попробуйте в режиме ручной настройки ввести частоту 778000 кГц (для 1-мультиплекса) и 770000 КГц для второго. Частоты близкие к сотовым LTE, возможно из-за этого.

Ирина 18.08.2019 03:35

Здравствуйте! Дача в Бибихе Новосибирская область. В ночное время с 01—00 отлично ловятся все цифровые каналы. Утром примерно с 7—00 начинаются помехи, сигнал пропадает полностью. Что может быть причиной?

Admin 18.08.2019 08:46

Ирина, скорее всего настоящей причины узнать не получится. Если по нояам облачность, можно предположить, что сигнал отражается от облаков, преодолевая препятствия. Иначе, вероятно, помеха от какого-либо оборудования у соседей.

Денис 10.01.2020 20:21

Здравствуйте. Подскажите пожалуйста. Место, где собираюсь поставить антенну 56.93875,35.80172. На сайте карта.ртрс.рф , показывает две вышки : В Твери (высота 170) и Тверская область, Лихославльский, МИХАЙЛОВА ГОРА (высоту увы не знаю). Какую лучше антенну использовать и есть возможность поймать каналы? Заранее спасибо.

Admin 10.01.2020 22:41

Денис, рекомендую брать из Твери. Расстояние около 11 км, мощность сигнала высокая, преград рельефа нет. Попробуйте z-антенну с экраном, а может и простой z-антенны будет достаточно.

Денис 11.01.2020 12:55

В том то и проблема,что мешает рельеф, по двум вышкам (смотрел на linktest). Ранее пробовал на даче наружную антену Ремо длинную, ничего не поймал (когда не знал об этом сайте и самодельных антеннах с усилителями)

Admin 11.01.2020 14:37

Денис, построив трассу я не увидел неразрешимых проблем. Есть небольшие препятствия около Вашего дома, но не катастрофические. Относительно заводской антенны - возможно Вы не запитали усилитель, встроенный в нее, или он неисправен. Попробуйте с простейшей антенной ввести частоту вручную (602 Мгц и 770 Мгц).

Денис 11.01.2020 14:42

Спасибо Вам за надежду) Хороший сайт у Вас.

Ник 21.02.2020 00:35

Возможно ли принять сигнал т2 из Рыльска или Глушково для с.Успенка Бурынского р—на, Украина, заранее спасибо.

Admin 21.02.2020 08:26

Ник, это очень тяжелая задача. Рельеф практически не пробивается. В Рыльске вышка 2000Вт, в Глушково всего 200. Первые 20 километров от Вас в ту сторону - одна большая горка.

Виталий 15.03.2020 18:36

Здравствуйте, живу в Украине, Харьковская область, г. Дергачи, улица Чапаева, хочу поймать ТВ сигнал с г. Белгорода, если смотреть по прямой то до Белгородской телевышке мне 61км при этом параллельно ей В Нехотеевке стоит тоже ретранслятор к нему мне 30км, ну говорят что до Харьковской области пробивает только Белгородская телевышка, я прикупил антенну волновой канал на 2.5м 19дб, ну ни как она ни 43 ни 46 канал даже на 1 не хочет принимать, проверял на чердаке частного дома, думал после ставить на улице.

Admin 15.03.2020 19:15

Виталий, судя по этой странице, если ввести второй точкой Ваш город, прием затруднен. Можно попробовать собрать 4-х элементную рамочную антенну на средний канал, возможно и поможет...

kesha1956 20.03.2020 09:25

Уважаемый Админ хочу принять сигнал из крыма (пос. черноморское). Нахожусь с. Усатово окраина г.Одессы. Второй мультиплекс (498 мгц) Растояние почти 200 км но через море. Если шансы и на какую антену. Заранее огромное спасибо.

Admin 20.03.2020 10:28

kesha1956, 200 КМ - шансы практически нулевые. Сигнал в ДМВ-диапазоне распространяется по прямой, а на таком расстоянии сильно сказывается кривизна земной поверхности.

kesha1956 20.03.2020 11:43

Все равно Вам огромное спасибо.

Сергей 25.07.2020 15:32

Владимирская область СНТ Руслан 1 вышка в короде Киржач (по прямой 25км) может что посоветуете ? я не спец в этих делах

Admin 25.07.2020 15:39

Сергей, трассу можете посмотреть здесь. Если ничего не мешает - должно хватить z-антенны.

Helen 29.08.2020 19:28

Уважаемый админ, Помогите пожалуйста рассчитать и посоветовать вариант антенны, (Московская Область, д. Назарьево) координаты — 55.745886, 38.791593. Ближайшая вышка координаты — 55.696269, 38.968522. Высота вышки 84 метра. Заранее благодарю Вас.

Admin 29.08.2020 20:21

Helen, получается где-то 14 км. до вышки. Если есть прямая видимость - должна справиться даже z-антенна на 55-й телевизионный канал.

Алекс 10.08.2021 16:41

Шансы на ответ минимальны, но всё же попробую. Помогите рассчитать и подобрать антену. Имеет две телевышки 54.605876, 39.758698 и вторая 54.901515, 40.001917, и координаты дома 54.792665, 39.835091. Рядом с домом находится пункт вневедомственной охраны со всеми вытекающими рациями и глушилками. Каковы шансы поймать сигнал ТВ и с каким усилением нужно купить антену? Спасибо большое.

Admin 10.08.2021 16:53

Алекс, Рязанская вышка явно мощнее, до нее всего 21 километр, но около Вашего дома горка. Я бы пробовал z-антенну с экраном на 35 канал. Можете здесь еще потренироваться.

Олег 03.11.2021 01:04

До вышки примерно 15 км, прямой видимости с 3—го этажа нет, загораживают 9—ти этажные дома. Соорудил антенну тройной квадрат направил на рядом стоящий 9—ти этажный дом. Поймал отраженный сигнал обеих мультиплексов.

сергей 04.12.2021 23:11

Беларусь 55.67394, 28.83780 . добавьте пожалуйста вышку Псковская область, Невельский район, Новохованск . вышку так как с Себежа шансов поймать сигнал не много антенна активная, наружная, Меридиан—12 AF TURBO стоит ли пробовать .

Admin 05.12.2021 10:41

Сергей, добавил. Здесь можно посмотреть трассу. Судя по всему, толку от этой вышки Вам не будет. Около 60 км, мешает рельеф и мощность передатчика всего 100 Вт.

Сергей 06.12.2021 01:55

СПАСИБО . Хорошо что есть кто разбирается и готов помочь . Сайт где всё чётко и по существу , позволяет сэкономить время.

Дмитрий 07.12.2021 14:17

Здравствуйте! Проживаю в Красноярске, дача находится на западном направлении станция пугачево 56,0378887, 92,5834906 ближайшая вышка находится в Устюге , купил новую антенну Мeридиан—60AF Turbo и приставку , максимум что показывает сигнал 45 процентов , каналы виснут, есть ли смысл поднимать антенну ?

Admin 07.12.2021 14:30

Дмитрий, горки в семи и десяти километрах от Вас немного мешают. Попробуйте немного подвигать антенну в разные стороны. Посмотрите рельеф здесь. Попробуйте самодельную антенну. Часто они дают лучшие результаты.

Дмитрий 07.12.2021 16:15

Спасибо за быстрый ответ! Буду пробовать

Александр 21.05.2022 21:09

Admin, добавьте на свою карту две вышки: Ступино 54.914658, 38.055501 РТРС—1 59 (778) РТРС—2 58 (770) мощность 1 кВт, высота 84 м Алфимово 55.123530, 38.341551 РТРС—1 59 (778) РТРС—2 58 (770) мощность 0,5 кВт, высота 72 м. Данные отсюда.

Admin 21.05.2022 21:45

Александр, спасибо, добавил.

Александр 21.05.2022 21:59

Спасибо!!!

сергей максимович 27.06.2022 17:06

Есть ли смысл ставить старую дециметровую антенну. что бы ловить сигнал с телевышки г. Саранска до с.Кочкурово Кочкуровского район Мордвии ул.Школьная 21 или взять сигнал с вышки в селе Ст. Турдаки КОчкуровского района (часто барахлит сигнал ) расстояние примерно 14 км. Мощность не знаю. Спасибо.

Admin 27.06.2022 22:10

Сергей Максимович, я думаю, смысл есть. Всего 25 км и рельеф приемлемый. Посмотрите сами. В с. Старые Турдаки высота вышки 72 метра и мощность 500 Вт расстояние порядка 15 км. Вышку на карте не нашел, поэтому о рельефе судить не могу.

сергей максимович 04.07.2022 12:06

сам еле-еле нашел вышку в селе Ст. Турдаки Кочкуровского р-на Мордовии по ее тени на земле. Постоянно идут искажения изображения или ветер и из—за деревьев искажается сигнал Попробую Ваш совет 4—х рамочную антенну на Саранск Спасибо

73Valera 24.08.2022 22:20

Здравствуйте! Живу здесь (52.458014, 31.032359) принимаю сигнал отсюда (52.505581, 31.994108) примерно 67 километров. До 20 января этого года на антенну Locus meredian 60AF turbo принимал 2 мультиплекса. РТРС1 25 канал сила сигнала было 60, качество 90. РТРС2 46 канал сила сигнала 90 качество 100. После 20 января РТРС1 25 канал пропал полностью. Сила сигнала 0,качество 0. РТРС2 46 канал без изменений, показывает отлично. Пробовал подстраивать антенну, ничего не изменилось. Может кто что подскажет, буду благодарен

Admin 25.08.2022 08:26

73Valera, тут может быть очень много причин. Как Вам помочь - не знаю. Попробуйте пообщаться с соседями - как у них прием.

73Valera 25.08.2022 18:58

Спасибо за ответ!!! Просто вообще не у кого спросить.т.к я больше никто не смотрит. Посмотрел по рельефу,по идее у меня вообще не должно быть сигнала .

Admin 25.08.2022 19:03

73Valera, тогда может быть просто тучки на небе кончились. От них отражается. А может и какую сотовую вышку запустили и она помеху дает. А может, на передающей стороне чего-то поломалось.

73Valera 25.08.2022 20:59

Может стоит попробовать сделать какую нибудь самодельную антенну именно на 25 канал, хотя это вроде неплохая антенна судя по характеристикам.

Admin 25.08.2022 21:01

73Valera, в любом случае хуже от этого никому не будет. Попробуйте "тройной квадрат".

73Valera 25.08.2022 21:12

Спасибо!!!

Добавить комментарий:

Ник:



Текст комментария:





* Ваш комментарий будет опубликован после одобрения модератором.
